研華ARK-5280在電力行業離散控制系統DCS應用

　　一、項目背景

　　隨著現代大型電力工業生產自動化的不斷興起, 控制要求的日益復雜.隨之DCS系統根據市場需求應運而生，作為一種綜合控制系統,它是計算機技術、系統控制技術、網絡通訊技術和多媒體技術相結合的產物，可提供窗口友好的人機界面和強大的通訊功能。是完成過程控制、過程管理的現代化設備.

　　二、項目解決方案

　　離散控制系統DCS(distributed control system的簡稱) CRT屏幕顯示技術和自動控制技術為一體的計算機控制系統,它對生產過程進行集中操作管理和分散控制.即分布于生產過程各部分的以微處理器為核心的過程控制站,分別對各部分工藝流程進行控制,又通過數據通信系統與中央控制室的各監控操作站聯網,因此也稱集散控制系統(TDCS).

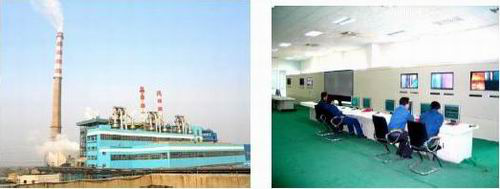

　　4×125MW、2×330MW機組火電機組機、電、爐的DCS一體化控制

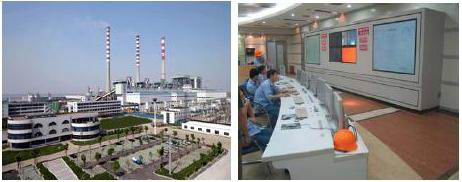

　　熱電廠五爐四機50MW機組DCS一體化控制機、電、爐、輔助車間及公用系統一體化控制

　　此解決方案的優勢是:

　　1.由于風扇是在惡略環境下最弱故障點,ARK系列工控機的無風扇特性大大提高了機器壽命.

　　2.傳導散熱使擁有良好的密封性 ,可以有效的隔絕灰塵\腐蝕性氣體對信號傳導點的氧化作用而導致的宕機,減少維護費用,適合在DCS應用的高灰塵,溫度變化比較大場合使用.

　　3. ARK-5280使用的集成多串口方案,不用再通過擴展方式,可以幫用戶節省成本.

　　4.通過2個PCI擴展卡,可靈活擴展功能;有音頻輸出口,提供報警操作;外型堅固,體積小,安裝 搬運 維護簡單.

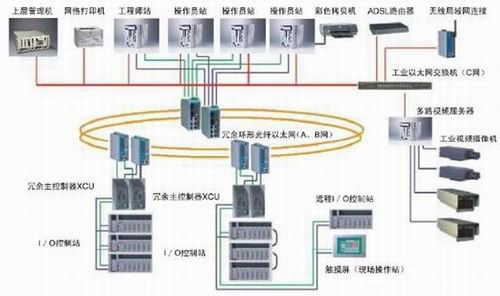

　　三、項目系統圖

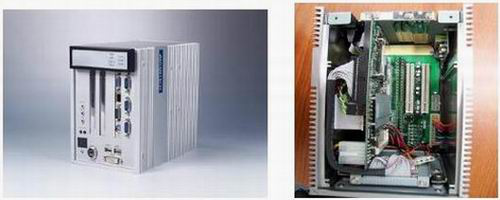

　　四、ARK-5280產品介紹

　　緊湊,密封結構無風扇運行,支持Intel Pentium M和Celeron M最高到1.8GHz

　　通過內置系統數字DVI和模擬VGA/CRT接口支持雙獨立顯示

　　2個用于PC板擴展的PCI插槽

　　用于PC擴展板的橡膠防振板卡固定條

　　支持直流輸入(DC 9V-32V)ATX電源模塊
